如何处理LED显示屏的零线电流过大问题？
发布时间：
2021-09-15
随着LED显示屏等负载设备越来越广泛应用，使低压三相供电系统中的单相整流负载越来越多，相线的电流达到额定负荷时，由于大量3次谐波电流叠加到零线上，就会造成零线电流过大的情况。
随着LED显示屏等负载设备越来越广泛应用，使低压三相供电系统中的单相整流负载越来越多，相线的电流达到额定负荷时，由于大量3次谐波电流叠加到零线上，就会造成零线电流过大的情况。
LED显示屏存在的问题:
1、LED显示屏零线电流过大；
2、LED显示屏零线发热严重，零线明显存在电气火灾隐患；
3、LED显示屏跳闸（漏电开关或断路器）。
LED显示屏零线电流比相线电流大的原因:
三相电流平衡，三相电流矢量角度相差120度，三相可以相互抵消，零线电流为零。
LED显示屏为开关电源供电，开关电源对电网产生很大的3次谐波电流，3次谐波电流为零序湝波电流，三相矢量角度一致，所以3次谐波电流向零线叠加。
通常开关电源的3次谐波电流含量在55%~80%之间，使LED显示屏出现一些奇怪的现象：相线电流比零线电流小很多/零线电流接近相线电流之和。
零线电流过大的解决方案:

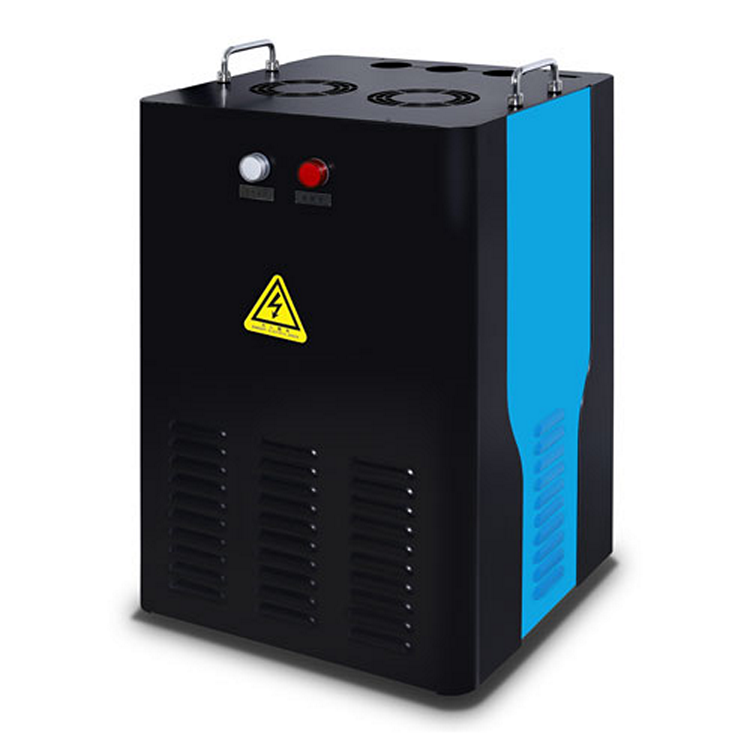

光达电气自主研发生产的零线电流吸收器是用于滤除零线中存在的3、6、9次等零序谐波电流，从而解决其因零线电流过大导致的断路器跳闸、零线发热严重等重大安全隐患问题。适用经典负荷有LED灯、LED屏、节能灯、广告牌、老化电源。
光达电气生产的零线电流吸收器的突出特点如下：
l 降低电磁干扰，改善用电环境;
l 符合国家标准 GB/T50065；
l 滤除零线电流达到90%，解决零线电流过大问题；
l 全自动、安装维护简单、不需调试，质保3年，设计寿命达20年；
光达电气贴心建议：
在光达电气goodpower品牌打造下，我们坚持要对每一个相信我们的用户得到足够价值的回报和反馈，为实现产品质量的稳定，我们要求光达人达到200%的匠心注入，在选料上，我们不容失误，在工艺上，我们不允许偷懒。
尊敬的客户，请您放心我们的工艺和产品及服务，我们将致力成为有价值的零线电流吸收器厂家、谐波治理厂家。
