【广东水泥行业】低压智能混合滤波装置运行经济效益分析实例
发布时间：
2021-09-15
根据广东广信青洲水泥有限公司现场测试和交流，考虑到51TR01、61TR01用电的现有情况，我公司决定针对性的采用我司产品：低压智能混合滤波装置（主要含光达电气生产的有源滤波模块和智能滤波补偿模块），提供无功补偿，滤除谐波，提高系统电压，解决功率因数低和用电谐波问题，同时减轻设备的运行安全隐患。
客户名称：广东广信青洲水泥有限公司
项目背景
广东广信青洲水泥有限公司是香港“长江基建集团”成员之一的“青洲英坭（集团）有限公司”于1998年收购原“广东省云浮水泥厂”组建而成的合资公司，年水泥生产能力为100万吨。青洲英坭集团同时在在广州、深圳及珠海配备散装水泥中转站。广东广信青洲水泥有限公司主要生产设备从法国fcb公司全套引进。设备采用现代化设计，而成品水泥储存及包装设备均采用德国哈弗公司先进设计的产品如回转包装机，并有两条水泥散装线，发散能力达300吨/小时。
用电概括（电动机、加热器、风机）
根据广东广信青洲水泥有限公司现场勘查得知，其变压器所带负载正常运行时，原补偿装置运行有大部分电容器、投切开关烧损，功率因数严重不足，而且经之前测试得知现场电流谐波含量在22%，严重污染电网及用电电能质量，有设备运行安全隐患。
低压智能混合滤波装置设计方案
根据现场测试和交流，考虑到51TR01、61TR01用电的现有情况，我公司决定针对性的采用我司产品：低压智能混合滤波装置（主要含光达电气生产的有源滤波模块和智能滤波补偿模块），提供无功补偿，滤除谐波，提高系统电压，解决功率因数低和用电谐波问题，同时减轻设备的运行安全隐患。
低压智能混合滤波装置效果分析
低压智能混合滤波装置（动态滤波补偿装置）运行后，电流由987.1A降低到498.1，大大降低了系统无功电流；电流谐波畸变率由29%降低到5.3%，提高了用电质量；谐波电压畸变率由15%降低到2%，达到国标要求限制5%内；5次谐波电流绝对值由251.4A，降低到19.2A，滤除率达到92%；7次谐波电流绝对值由平均为40.1A，降低到5.5A，滤除率达到86%，满足国标要求。
1. 线损减少产生的直接经济效益分析：通过装置投运后，预计每年线损节约效益不低于3.7万。
2. 变压器增容的直接经济效益分析：年节约费用约2.8万。
3. 提高功率因数降低变压器的损耗：投入后功率因数从0.78提高到0.97以上损耗降低率约36%左右。
4. 降低谐波经济效益分析：装置运行后，降低谐波，从而降低变压器铜损为7.2-3.3=3.9kW。
低压智能混合滤波装置运行数据
|
|
|
|

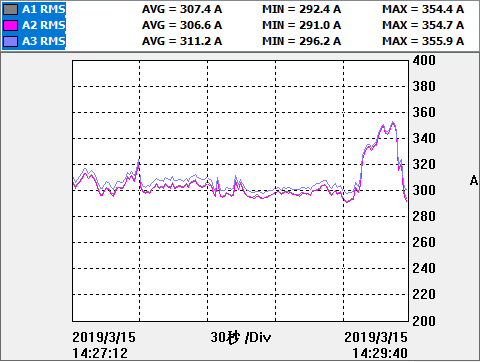

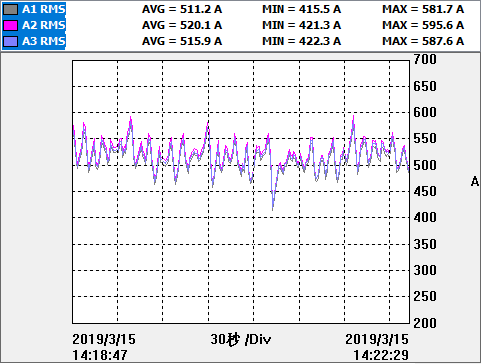

安装前，三相电流平均值为987.1A |
安装后，三相电流平均值为498.1A |
|
|
|
|

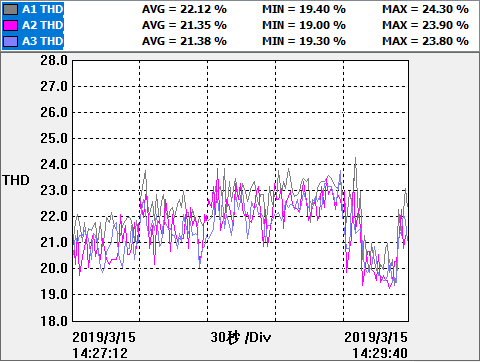

安装前，自由落体配电进线柜处系统谐波电流畸变率最大值29%左右 |
安装后，自由落体配电进线柜处系统谐波电流畸变率最大值5.3%左右 |
